Theorie: de optische onderdelenDe primaire spiegel of hoofdspiegelDit is de grote spiegel die zoch onderin de telescoop buis bevindt, of, als het een truss telescoop is: onderin de spiegelbak. De spiegel heeft een zeer nauwkeurig geslepen paraboloide oppervlakte. Die concentreert het licht dat op de spiegel valt in een scherp beeld, niet echt een punt, maar een zogenaamd "diffractie patroon": een klein verlicht cirkeltje met daaromheen kleine zwakke lichtringetjes. De hoofdspiegel zit in een meer of minder ingewikkeld geconstrueerde "spiegelcel", die gewoonlijk rust op drie bouten waarmee de spiegel enigszins gekanteld kan worden (je hoeft maar aan twee van de drie te draaien, de derde kan met rust worden gelaten). Soms heeft de cel ook nog drie extra bouten om de zaak vast te zetten. Het ziet er dan uit als hieronder.

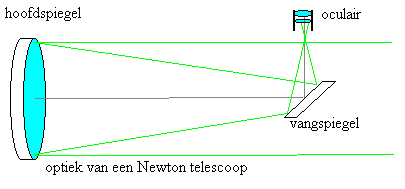

De secundaire spiegel of vangspiegelDit is een kleine spiegel met een elliptisch gevormd, vlak oppervlak. De afmeting wordt benoemd met de lengte van de korte as van de ellips (de lengte van de lange as is 1.414 maal de korte as). De vangspiegel is bevestigd op de vangspiegelhouder, die met de "spider" aan de telescoopbuis is bevestigd. De vangspiegel staat onder een hoek van 45 graden ten opzichte van de hoofdspiegel en kaatst het licht van de hoofdspiegel naar het oculair. De vangspiegelhouder is afstelbaar: hij kan worden geroteerd en gekanteld en in de richting van en naar de hoofdspiegel worden verplaatst.Het oculairHet oculair is een tamelijk ingewikkeld "vergrootglas", dat wordt gebruikt om naar het object te kijken waarop de telescoop wordt gericht. Het heeft een bepaalde brandpuntsafstand en met oculairs van verschillende brandpuntsafstand kunnen verschillende vergrotingen worden bereikt met dezelfde telescoop. Het oculair wordt in de focusseerinrichting geplaast. Met die focusseerinrichting kan het beeld worden scherp gesteld.Deze optische componenten worden door middel van een buis of, in het geval van een truss telescoop door een spiegelbak (voor de hoofdspiegel), een vangspiegelkooi (voor de vangspiegel) en een achtal buizen (voor de juiste afstand tussen spiegelbak en vangspiegelkooi) mechanisch ten opzichte van elkaar uitgelijnd. De buis of de trusscombinatie staat in of op een montering zodat de zaak op het gewenste object kan worden gericht. Schematisch ziet een Newton er zo uit:
