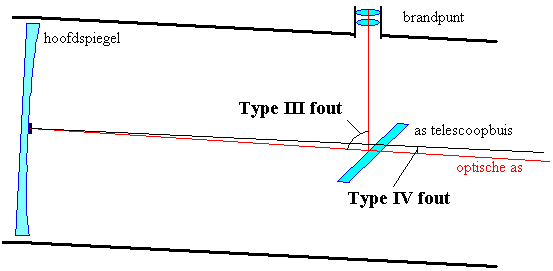

Type 3 fout: de gecombineerde optische as wordt niet onder een hoek van 90 graden afgebogenStandaard vangspiegels en vangspiegelhouders zijn geconstrueerd om de optische as onder 90 graden af te buigen. Gezien vanaf het brandpunt hoort een ellips er als een cirkel uit te zien. Een hoek van meer of minder dan 90 graden laat de vangspiegel er in het collimatieproces ellipisch in plaats van cirkelvormig uitzien en kan ook aanleiding geven tot vignettering (blokkeren van licht aan een of meer van de randen) door een gedeelte van de vangspiegelhouder. Als je gecollimeerd hebt en kijkt naar de reflectie van de vangspiegel, moet de vangspiegelhouder "on-axis" verschijnen en moet je de zijkant ervan niet kunnen zien. Als je dat wel kunt en hij lijkt gekanteld, moet je de focusseerinrichting wat bijstellen. Een type 3 fout zal geen andere dan de hier vermelde effecten (dus geen astigmatisme of coma) hebben, in tegenstelling tot hetgeen vaak wordt gedacht.
Als de optische as ver uit het centrum van de telescoopbuis ligt kan er vignettering optreden bij de bovenkant van de buis (of vangspiegelkooi) en dit moet worden voorkomen. Het heeft echter geen optische effecten in de zin van vertekeningen of degradatie van het beeld op zich. Met bepaalde soorten monteringen kunnen problemen optreden omdat een off-axis fout van deze soort geen mooie cirkel zal beschrijven als de montering in declinatie wordt bewogen. Het kan ook problemen geven met het gebruiken van digital setting circles.
