 Dit is een kijkbuisbuis met aan een kant een klein kijkgaatje en aan de andere kant een kruisdraad, waarvan het kruis (evanals het gaatje natuurlijk) exact in het midden moet staan. Klik hier voor de beschrijving hoe er een te maken. Een enkel kruis is geschikt om af te stellen op de stip op de hoofdspiegel in stap 4. Dit werkt zelfs als je de rand van de hoofdspiegel niet kunt zien. Het is ook te gebruiken in stap 3, bij het centreren van de vangspiegel als die een stip heeft op het optisch centrum. Dit werkt met een focusseerbuis die te lang is om de rand van de vangspiegel te kunnen zien. Ook in stap 1 kan zo'n enkel kruisdraad nuttig zijn.

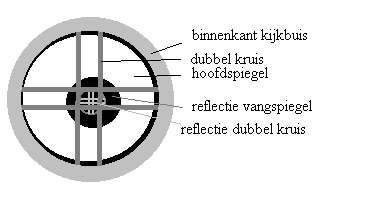

Een kijkbuis van de juiste lengte om de hoofdspiegel te kunnen centreren en met een goed gecentreerd dubbel kruis kan in de kritische stap 5 worden gebruikt om een spiegel te collimeren zonder stip in het centrum. Centreer daartoe de spiegel in stap 4 zo goed mogelijk in de kijkbuis en stel dan de hoofdspiegel zo af (stap 5), dat de reflectie van het kruisdraad precies middenin het centrum van het kruisdraad staat. Het is handig om van binnenuit het kruisdraad (dat uit niet te dunne draden moet bestaan) te verlichten.

Het Cheshire oculair

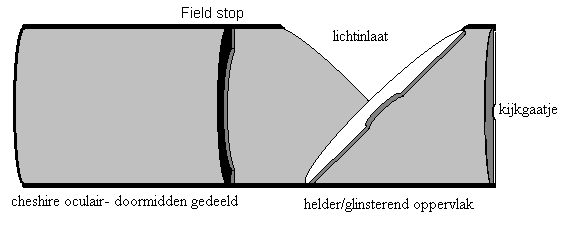

Dit is een wat vervolmaakte variant van de eenvoudige kijkbuis, met een verlicht raampje (wit of reflecterend) onder een hoek van 45 graden in de buis geplaatst, om de stip op de hoofdspiegel te kunnen zien afsteken tegen het verlichte (cirkelvormige) vlak. Er kan een "fieldstop" worden ingebouwd om het verlichte veld goed te laten afsteken tegen de omgeving. Klik hier voor de beschrijving hoe er een te maken.

De Cheshire wordt gebruikt in stap 5 om de type 1A fout te minimaliseren. De hoofdspiegel wordt gecollimeerd totdat de stip exact in het midden van het verlichte veld staat. Het is handig om het verschil in diameter van de stip en de fieldstop niet te groot te maken.
