Waarom een stip?
Om een Newton telescoop echt nauwkeurig te kunnen collimeren is het plaatsen van een stip in het optisch centrum van de spiegel noodzakelijk. Het fysieke middelpunt is niet altijd ook het optische centrum van de spiegel. Daarom is het belangrijk om de stip verwijderbaar te maken. Het aanbrengen van een stip met verf of viltstift is dan ook geen goed idee. Vaak wordt een steunring (voor ringbanden) gebruikt. Dat is handig, want dan is het probleem van het maken van een stip opgelost.Rond, vierkant of driehoekig?
De stip kan - behalve rond - natuurlijk ook vierkant of driehoekig gemaakt worden. Sommigen bevelen dat ook aan. Maar om met mijn zelfgemaakte cheshire goed te kunnen collimeren vond ik rond toch het handigst. De fieldstop in mijn Cheshire is 16 millimeter. Om zo precies mogelijk te collimeren moet de stip daar zo dicht mogelijk in de buurt zitten qua diameter. Zo'n steunringetje is 14 mm doorsnee, dus dat kwam goed uit.Hoe zet je hem goed in het centrum?

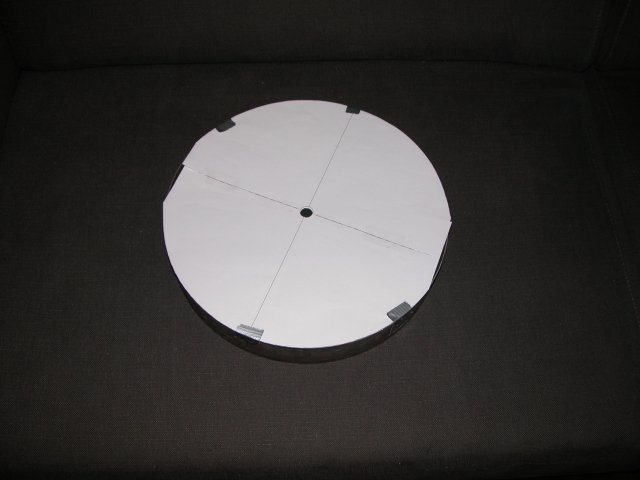

Om dat precies in het midden te krijgen tekende ik met een simpel CAD programma (kan ook met een passer) een cirkel ter grootte van de doorsnee van de spiegel en precies in het centrum een cirkeltje van 14 mm doorsnee. Na die beide te hebben uitgeknipt, werd deze papieren mal met tape op de spiegel bevestigd, zoals op de foto hieronder te zien is. De stip wordt precies in het centrale gat geplakt en zit dan precies op de plaats waar die hoort.

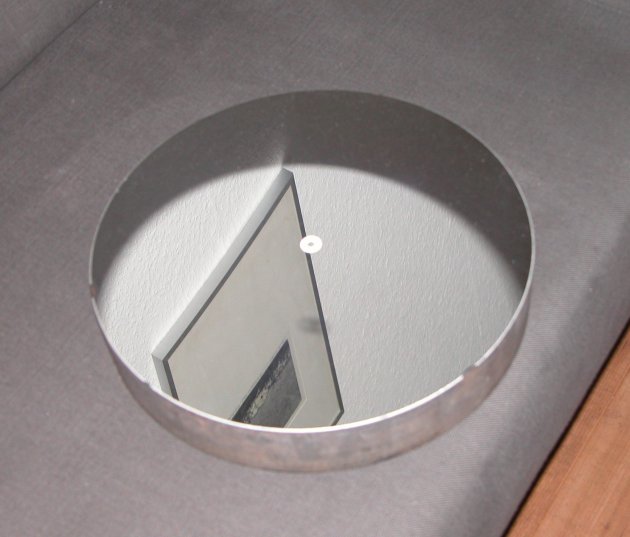

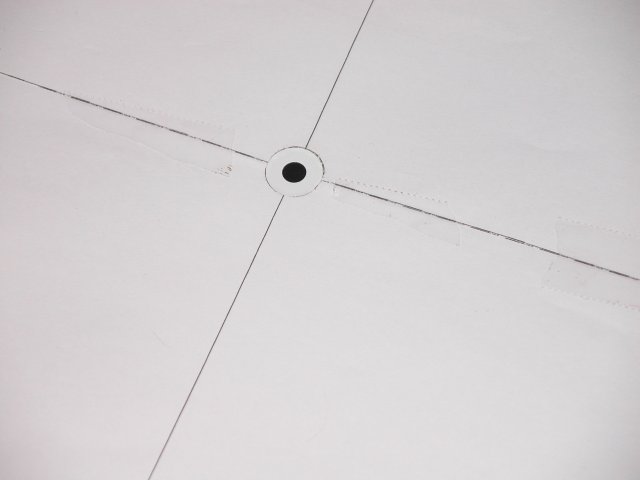

Op de foto hieronder een close-up van de spiegel met de mal en daarin de stip. Op de onderste foto het eindresultaat: een spiegel met een zeer nauwkeurig geplaatste stip.
Kijk voor een andere manier om deze klus te klaren hier en voor nog een andere manier hier
