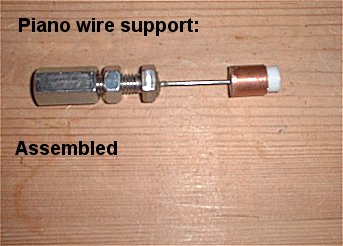

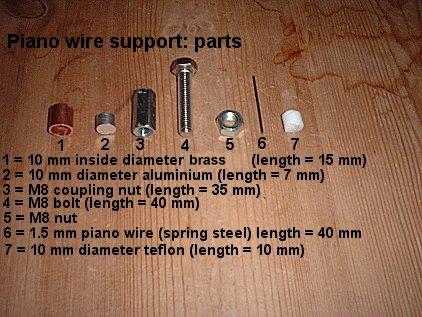

'Piano wire supports' worden gemaakt van verenstaal. Ze weerstaan hoge axiale druk, maar geven zijwaarts wel enigszins mee. Daardoor: 1. Houden ze de spiegel op zijn plaats, onbeweeglijk in elke laterale richting. 2. Voorkomen ze dat de spiegel iets buigt (hetgeen tot astigmatisme leidt) bij kleine axiale beweging van de spiegel, als deze zich 'zet' op de steunpunten van de cel waarop hij ligt, bij beweging van de telescoop van zenit naar horizon of omgekeerd. Hiernaast staan de onderdelen van de steunen. Om het stukje verenstaal in de bout te bevestigen moet een gaatje in de lengte van de kop van de moer en in het stukje aluminium worden geboord. Het aluminium wordt in het stukje messing (of koperen) buis gelijmd, waardoor een 'huis' voor het teflon ontstaat.

Hiernaast staat een plaatje van een complete steun van verenstaal. Het verstellen van de lengte van de steun om de spiegel precies in het midden van de spiegelbak te krijgen, geschiedt door de moer met het verenstaal verder of minder ver in de verbindingsmoer te draaien. Een extra moer zorgt voor het vastzetten in de juiste stand. De verbindingsmoer wordt in een blokje hout gelijmd, dat op zijn beurt weer in de spiegelbak wordt bevestigd, zodanig dat de stukjes verenstaal de spiegel precies raken in het vlak waarin het zwaartepunt van de spiegel zich bevindt en tevens precies naar dat zwaartepunt wijzen. Ze horen elk op 45 graden afstand te staan van het laagste deel van de spiegelrand als de spiegel naar de horizon wijst.

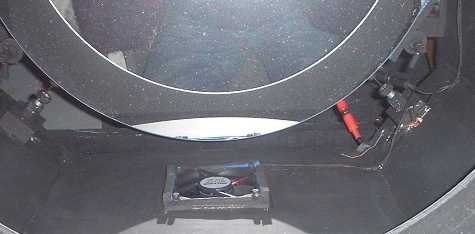

Hieronder staat een foto van de piano wire steunen in mijn 20 incher. Het is geen bijzonder mooi plaatje, maar het maakt samen met bovenstaande tekst wel duidelijk hoe de steunen in mijn spiegelbak zijn bevestigd. Op de foto wijst de telescoop naar de horizon, dus alle 22 kilo van de spiegel rust op twee stukjes verenstaal van 1.5 mm dikte. Hier staat een foto van een van de steunen in mijn 20 incher. Helemaal aan de onderkant van de foto is de ventilator te zien, die over het oppervlak van mijn spiegel blaast om die te koelen.
